GridOmatic, imprimez votre propre papier graphique

Le seul usage de ce petit outil est d'imprimé du papier millimétrique (divisions par 10) ou en mesures impériales (divisions par 8). Une imprimante laser ou à jet d'encre est capable d'imprimer du papier de très haute qualité, et comme bonus vous pouvez aussi changer l'échelle pour élargir ou réduire la grille et l'adapter à vos besoins de dessins à l'échelle.

J'utilise ces papiers tout le temps pour dessiner les choses que je vais machiner. Normalement, j'utilise le papier en millimètre, et je l'utilise à une échelle 10x (1cm = 1 mm). Ainsi, je peux dessiner des objets très petits, et simplement mesurer de très petites distances avec une règle. Mais je suis sur que vous trouverez d'autres usages...

GridOmatic.exe (268 KB) Si vous ne comprenez rien aux fichiers ZIP, voici l'executable Windows tout bête. Plus gros à télécharger, mais utilisable directement. Pour le télécharger sur votre ordinateur, cliquez à droite sur le lien et choisissez "Enregistrer la cible sous..." ("Save Target As..." en Anglais) dans le menu déroulant. Ensuite, choisissez un endroit où sauver votre executable. Vous pourrez par la suite double-cliquer ensuite sur son icone

à cette place que vous venez de choisir pour le démarrer sur votre ordinateur. Ne cliquez pas à gauche sur le lien, car l'executable pourrait démarrer, mais il ne serait pas téléchargé de manière permanente pour des usages futurs.

Gridomatic est un programme à télécharger qui a du succès sur mon site web. Beaucoup de personnes le télécharge, ceci ayant pour conséquence une augmentation de la quantité de donnée totale utilisée (la bande passante). Comme vous le savez peut-être, le prix de location de l'espace pour un site web dépend de cela. J'ai décidé de conserver GridOmatic disponible et complètement freeware, mais si vous avez accès à un compte PayPal, je vous suggère de faire un don du montant que vous jugerez acceptable, cela m'aidera à conserver mon site en ligne, et me donnera sans doute l'envie d'améliorer cet outil et de le conserver freeware.

Vous pouvez imprimer une grille noir et blanc, typiquement pour une imprimante laser. Cet exemple utilise le défaut noir et blanc, avec une impression en centimètres (le plus petit carré fait un millimètre). La partie droite affiche un tracé zoomé, et indique au dessus que cette partie zoomée fait 8.3 cm. Vous pouvez voir qu'il y a 8 carrés d'une unité (grid unit), et 3 carrées d'un millimètre, soit : 8.3 cm

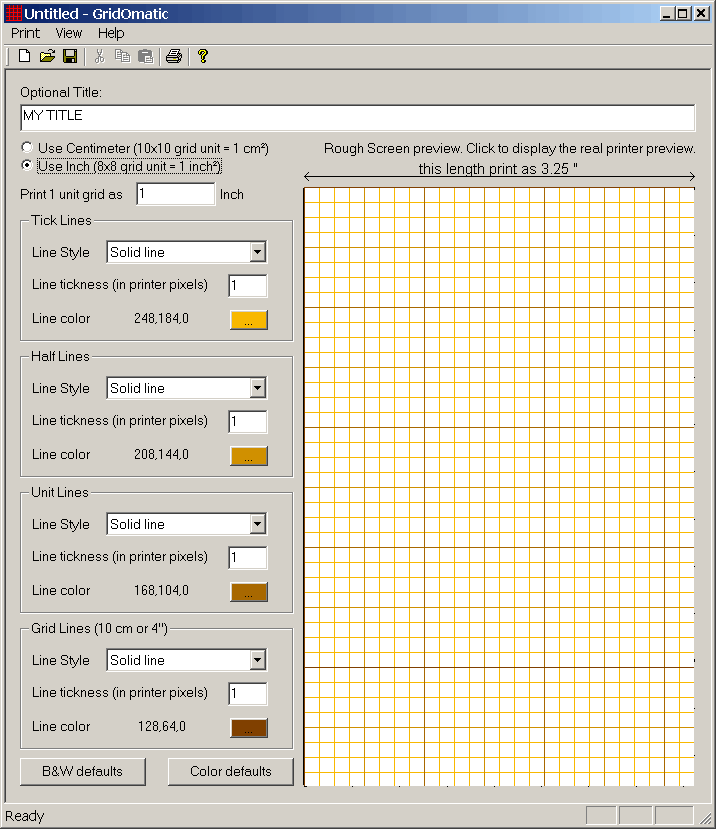

Ceci montre un réglage pour une imprimante couleur, avec les couleurs par défaut. L'unité sélectionné est le pouce, et la partie droite affiche l'équivalent de 3" 1/4 (3.25"). Les couleurs par défaut peuvent être changées en cliquant sur les boutons de couleurs.

Ceci est le prévisualisation de l'impression (print preview), qui montre ce qui sera imprimé sur le papier. Vous pouvez aussi imprimer directement sans passer par cette vue. En bas à gauche il y a une indication de la taille de l'unité imprimée, dans ce cas ce n'est pas visible mais cela affiche juste après la ligne qui définie une unité :

Et cette dernière capture d'écran vous montre un papier spécifique, l'unité de la grille est de 0.25 pouces et la line de grille principale (Grid line) est définie en bleu. Le papier résultat sera imprimé avec des carreaux de 1/32" (le défaut est de 1/8 et il est divisé par 4, c'est ce que veut dire la valeur 0.25 = 1/4).
